Technische spezifikationen der Serie 5000

PERSONALISIERUNG DER INNENSEITE

Für die Innenseite der 5000er Serie gibt es verschiedenen Lösungen.

INTERNE VERKLEBTE SEITE

GLATT

Glattes Paneel auf der Innenseite ohne Rahmen
(auf Anfrage erhältlich)

DOPPEL

Paneel auf der Innenseite mit dem gleichen Außendesign mit 3 mm dickem Blech innen
(auf Anfrage verfügbar)

INTERNE EINSATZSEITE

Pannelli per portoncini d'ingresso Serie 5000 - Lato interno liscio cornice in tinta

GLATT

Glattes Paneel auf der Innenseite mit passendem Rahmen
(Standardlösung)

Pannelli per portoncini d'ingresso Serie 5000 - Lato interno liscio cornice in alluminio

GLATT

Glattes Paneel auf der Innenseite mit eloxiertem Aluminiumrahmen
(Standardlösung)

Pannelli per portoncini d'ingresso Serie 5000 - Lato interno liscio cornice non in tinta

GLATT

Glattes Paneel auf der Innenseite mit einem Rahmen, der nicht die gleiche Farbe hat. Für andere Ausführungen werfen Sie bitte einen Blick auf die Farbkarten von DFV
(auf Anfrage erhältlich)

Pannelli per portoncini d'ingresso Serie 5000 - Lato interno liscio senza cornice

GLATT

Glattes Paneel auf der Innenseite ohne Rahmen
(auf Anfrage erhältlich)

TECHNISCHE EIGENSCHAFTEN

A 3 mm dickes Aluminiumblech

B Elastische Verbindung

C Isolierkern

D Aluminiumblech für Innenseite

E Dekorative Gravur auf Aluminiumblech durch Stromabnahme 6 mm breit

F Dekorative Gravur auf Aluminiumblech mit Aluminiumeinsatz mit satinierter Silber- oder Edelstahloberfläche 5 mm breit

VERFÜGBARE MASSNAHMEN

Die Paneele werden wie in der Bestellung angegeben zugeschnitten. Die Abmessungen sind unabhängig vom angewendeten oder eingefügten Typ in drei Formate unterteilt.

SMALL

Maximale Größe: 550×2290 mm
(geeignet für Sekundärblätter oder kleine Spiegel)

MEDIUM

Maximale Größe: 1200×2290 mm
(Standardreferenzmessung)

LARGE

Maximale Größe: 1500×3000 mm
(Paneele jenseits der Standardabmessungen)

DICKE VERFÜGBAR

Pannelli per portoncini d'ingresso Serie 5000 - Spessori pannello interno liscio

STANDARDDICKE FÜR GLATTES INTERNES SEITENFELD

VERWENDUNGSMETHODE UND AUSTAUSCH VON GLAS

Alle unsere Paneele, in der Version mit Glas, werden standardmäßig mit dem internen Glasstopprahmen geliefert und für Glas angeordnet.
Wenn Sie die Platte mit einem Glas unserer Serie und Ausführung wählen, wird dieses mit dem Glas und dem bereits montierten Innenrahmen geliefert.
Nachfolgend finden Sie die Vorgehensweise zum Installieren und / oder Ersetzen von Glas.

Pannelli per portoncini d'ingresso Serie 5000 - Sostituzione vetro fase 1

SCHRITT 2

Entfernen Sie die Glasperlendichtung.

Pannelli per portoncini d'ingresso Serie 5000 - Sostituzione vetro fase 2

SCHRITT 2

Verwenden Sie den dafür vorgesehenen Schlüssel, um die Befestigungen zu entriegeln und das Glas zu entfernen.

Pannelli per portoncini d'ingresso Serie 5000 - Sostituzione vetro fase 3

SCHRITT 3

Positionieren Sie das neue Glas neu, bringen Sie den Rahmen wieder an und stellen Sie die Befestigungen wieder her.

EINSCHRÄNKUNGEN UND DETAILS

GEMÄLDE: Alle Paneele können innen und außen in derselben Farbe oder mit unterschiedlichen Farben lackiert werden. Bei mit Holzeffekt bemalten Adern ist die Richtung der Adern vertikal zur Platte angeordnet.

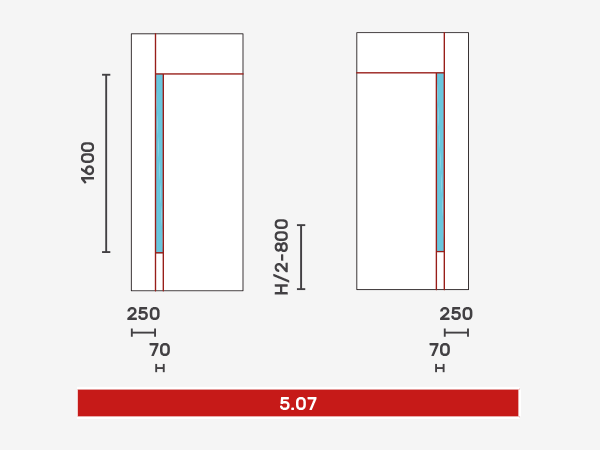

DEKORATIVE BEREICHSPOSITIONIERUNG: Der dekorative Bereich ist der charakteristische Teil der Platte und wird durch Einschnitte auf der Innen- oder Außenfläche erhalten. Die in den Zeichnungen der verschiedenen Modelle angegebenen Abmessungen definieren die Positionierung des dekorativen Bereichs in Bezug auf den Umfang der Platte und bleiben konstant, wenn die Breite L und die Höhe H variieren.
Die in den Zeichnungen rot hervorgehobenen Gravuren bieten die Möglichkeit, Einsätze anzubringen.
Hier sind 3 Beispiele für verschiedene Modelle, bei denen Sie sehen können, wie sich die Konfiguration des dekorativen Bereichs ändert, wenn sich die Breite L und die Höhe H ändern.
